6 Vedlegg

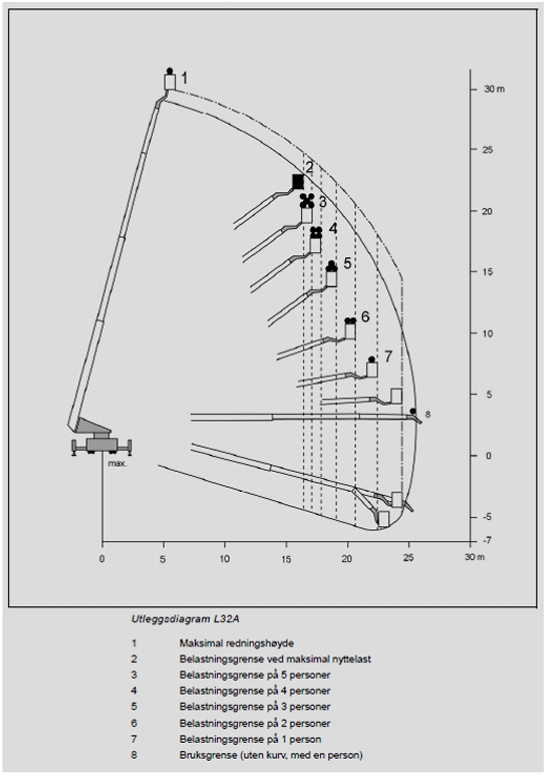

Diagram for stigebil til Halden brannvesen
![Dette er et diagram som teksten ved siden av viser til. - Klikk for stort bilde](/handlers/bv.ashx/i670f6484-1cd3-4954-bac9-c73a57a6d810/w1200/q4857/k121531ad2442/diagram-stigebil-brann.png)
Maksimal vertikal rekkevidde som kan forutsettes for høyderedskaper er 32 meter, målt fra laveste punkt på oppstillingsplass til gulv i øverste etasje).
Maksimal horisontal rekkevidde som kan forutsettes for høyderedskaper er vist i Figur 1, Rekkevidde for høyderedskaper.
Figuren tar utgangspunkt i en oppstillingsplass med lengde på 14 meter og bredde på 6,5 meter.
Avstand fra senter på oppstillingsplass inn til byggets fasade bør ikke være mindre enn 6 meter.
Skal figur 1 fravikes ta kontakt med brannvesenet .
Den horisontale rekkevidden som kan forutsettes for høyderedskaper (R=14,5 meter).

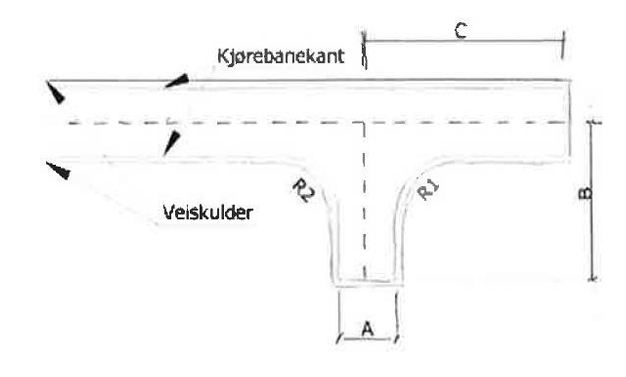

Vendehammer
Prinsippskisse for etablering av tilførselsvei og oppstillingsplass
